ok138太阳集团(中国)有限公司-官方网站

生物物理重点实验室分离膜课题组在《Journal of Membrane Science》上发表最新研究成果

发布时间：2023-05-23

阅读：

在膜分离应用中无机分离膜具有耐高温、耐氯耐污染以及性能可再生等优势。与普通的高分子类膜材料相比，具有更宽广的应用范围。传统的无机分离膜（氧化硅、氧化锆等）主要在多孔陶瓷基底上，通过多次浸涂、高温焙烧获得，制备过程复杂、耗时长。这导致无机膜缺乏柔韧性且具有较高的应用成本；另外这种方法获得的无机分离层较厚，这使得无机膜的水通量仍不能满足应用需求。

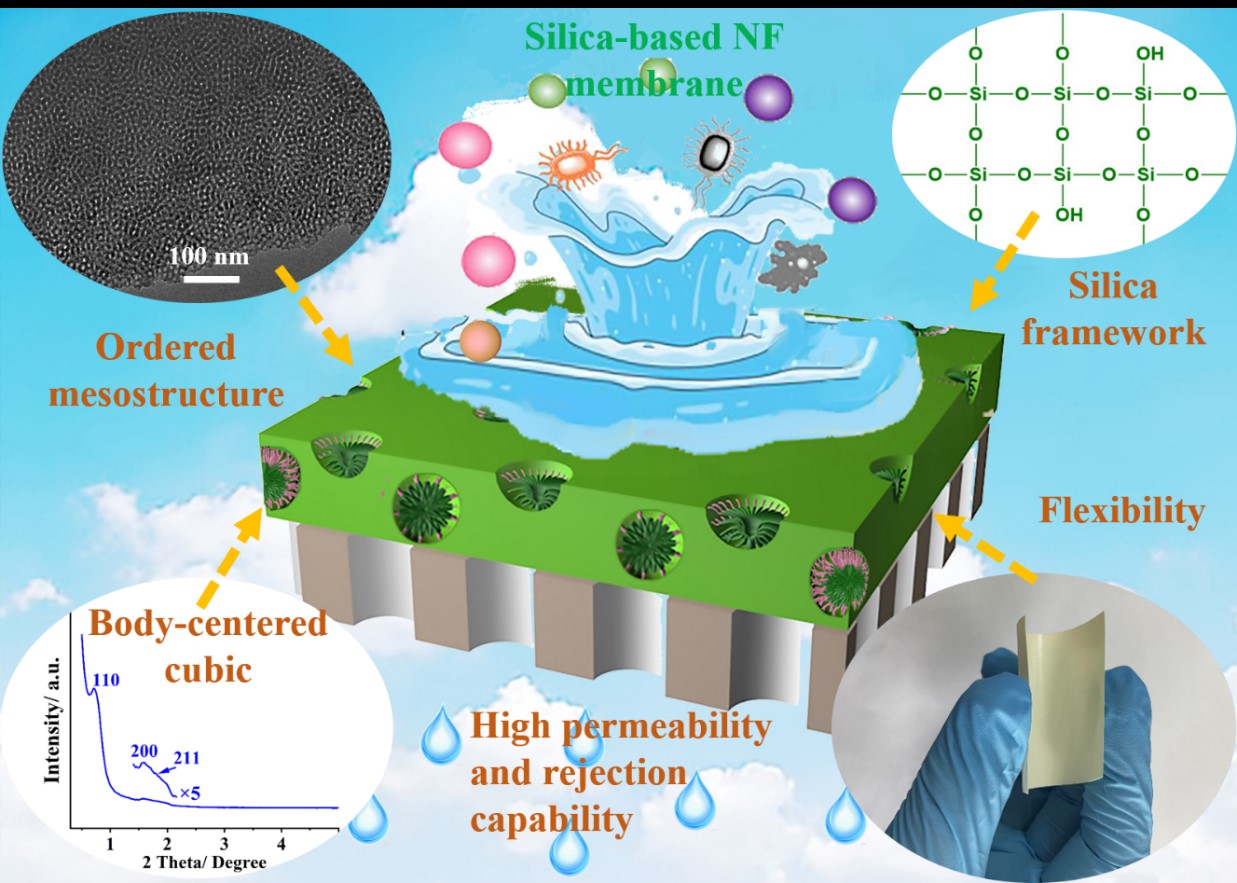

近日，生物物理研究院分离膜课题组（山东省纳米生物膜交叉创新团队），以正硅酸乙酯为硅源，三嵌段共聚物Pluronic F127为结构导向剂，聚砜超滤膜为多孔基底，利用旋涂和挥发诱导自组装相结合的方法，制备了具有体心立方介观有序性的SiO2/F127复合纳滤膜。研究结果表明，该膜材料具有良好的柔韧性，纯水渗透性可达到32 LMH bar-1，对甲基蓝等染料的截留率接近100%，对柠檬酸钠等三价盐的截留率可保持在95%以上。并且表现出了良好的耐氯性、耐酸性和耐污染性。该成果以ok138太阳集团官网为第一单位发表在Journal of Membrane Science上（IF10.53，一区TOP期刊）。论文题目为“Highly ordered mesostructured flexible silica-based nanofiltration membrane with satisfactory acid, chlorine, and fouling resistances（具有耐酸耐氯、抗污染性和高度有序介观结构的柔性氧化硅基纳滤膜）”。张娜博士为该论文第一作者，李强教授为通讯作者。该研究成果得到了山东省自然科学基金面上项目、山东省高校青创团队项目、ok138太阳集团官网人才引进项目等科研经费的支持。
