ok138太阳集团(中国)有限公司-官方网站

化学化工学院“功能纳米膜材料与催化”团队在《Applied Surface Science》发表研究论文

发布时间：2022-06-02

阅读：

近日，太阳官网化学化工学院“功能纳米膜材料与催化”团队在《Applied Surface Science》（IF：6.707；中科院分区：1区；Top期刊）上发表了题目为“Glycerate-derived Co3O4 nano-microspheres as efficient catalysts for oxygen evolution reaction”的研究论文，冯传起博士为第一作者和通讯作者。

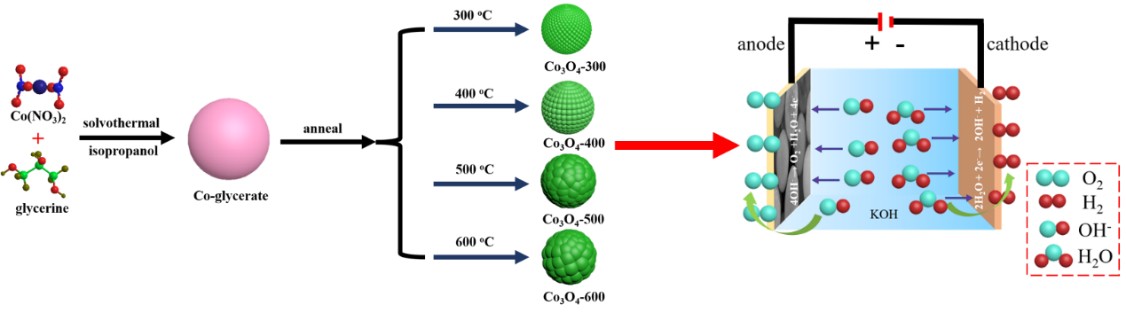

电催化剂的微结构调控对于碱性电解质中析氧反应（OER）的催化性能影响至关重要。冯传起博士团队通过精确调节退火温度，合成了四种不同纳米颗粒组成的Co3O4纳米微球。电化学测试表明，在300 oC制备的Co3O4纳米微球对OER表现出最佳的催化活性。获得10 mA cm-2电流密度的过电势仅为356 mV。Tafel 斜率值为 65 mV dec-1。与其他在较高温度（400~600 oC）下合成的Co3O4纳米微球相比，其优异的催化活性可能源于300 oC下合成的Co3O4纳米微球由更小的纳米颗粒组成，可提供大量的催化活性位点促进OH-的吸附与氧化。

“功能纳米膜材料与催化”团队一直聚焦氢气新能源领域技术研发，在Journal of Colloid and Interface Science 、Chemistry Letters、Applied Surface Science等期刊上发表多篇文章。这些工作均为电解水产氢产氧领域高效催化剂的设计提供了有价值的参考。目前，团队正以ok138太阳集团官网建设高水平应用型大学为契机，积极对接企业，开展新能源领域关键技术的成果转化，服务地方经济建设。

本研究得到山东省自然科学基金、ok138太阳集团官网校级科研项目的经费资助。

文章链接：https://doi.org/10.1016/j.apsusc.2022.153795
